【技術帖】寄生電容對反激開關電源的性能影響及改善

發布時間 2021-09-29 |

| 返回

功率開關管的Coss、變壓器繞線間的匝間及層間電容、PCB布線的寄生電容影響著反激開關電源的多項性能指標。本期，芯朋微技術團隊結合芯片控制與系統應用，為各位粉絲分享如何優化或利用寄生電容來改善峰值電流控制、轉換效率及EMC性能。

寄生電容對峰值電流控制的影響

原理分析

考慮寄生電容的反激變換器簡化電路如圖1所示，其中Ceq1主要來自于開關管Q1，Ceq2主要來自于變壓器T1。

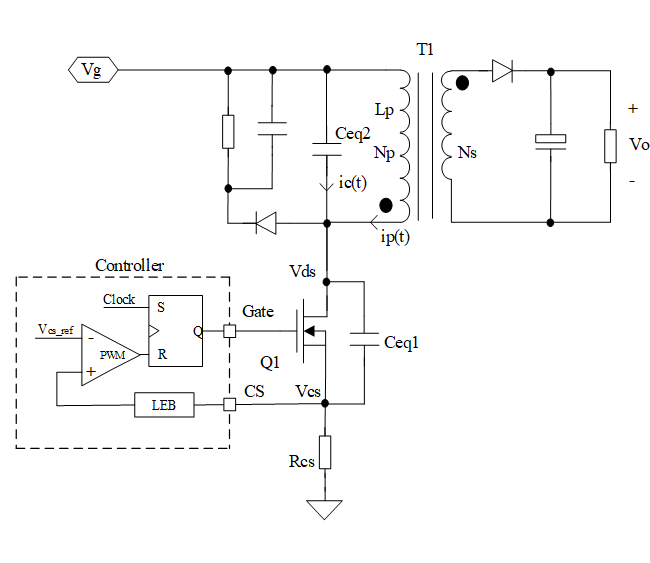

圖1 反激變換器簡化示意圖

如圖2所示，Q1開通時刻由Clock信號決定，Q1關斷則分為兩種情況：

1.Gate信號置低由ic(t)觸發

Q1開通瞬態，Ceq1和Ceq2通過Q1開始放電，其中ic(t)會在Rcs形成電壓，當高于Vcs_ref時，則Gate置低；

2.Gate信號置低由ip(t)觸發

Q1完全導通后，ip(t)線性增長，當Vcs(t)高于峰值電流Vcs_ref時，Gate信號置低。

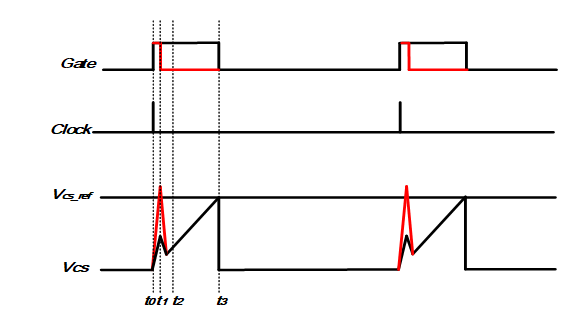

圖2 峰值電流控制示意圖

由以上分析可知，Gate信號由ic(t)觸發的情況會影響正常帶載，應避免發生，改善措施如下：

1.控制芯片通過增加LEB時間(100~350ns)，即t0-t2時刻內屏蔽Vcs信號；

2.系統設計優化變壓器，減小寄生電容Ceq2。

案例分享

以PN8368 9V0.6A電源為例，在265Vac輸入工況下帶載異常，工作波形如圖3所示，寄生電容放電電流導致了誤關斷；通過增加變壓器層間膠帶減小寄生電容Ceq2，電源帶載正常，工作波形如圖4所示。

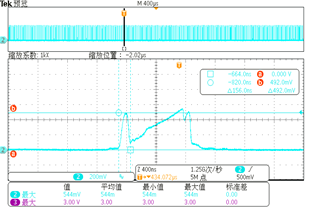

圖3 帶載異常工作波形

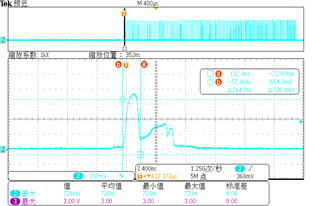

圖4 正常帶載工作波形

寄生電容對開關損耗的影響

原理分析

Q1的電壓電流工作波形如圖5所示，其開通損耗和關斷損耗分別如下：

可見，開關損耗與寄生電容及開關頻率成正比，改善措施如下：

1.控制芯片通過偵測變壓器工作波形，在諧振的谷底時刻開通Q1，從而減小開通損耗；

2.系統設計選擇開關速度較快的功率開關管，減小寄生電容Ceq1及電壓電流交叉時間；優化變壓器，減小寄生電容Ceq2。

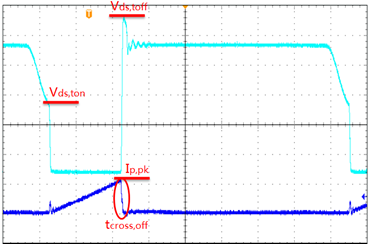

圖5 DCM模式下Q1工作波形

案例分享

以PN8162+PN8307H 20W PD快充為例，QR和非QR狀態下的工作波形如下：

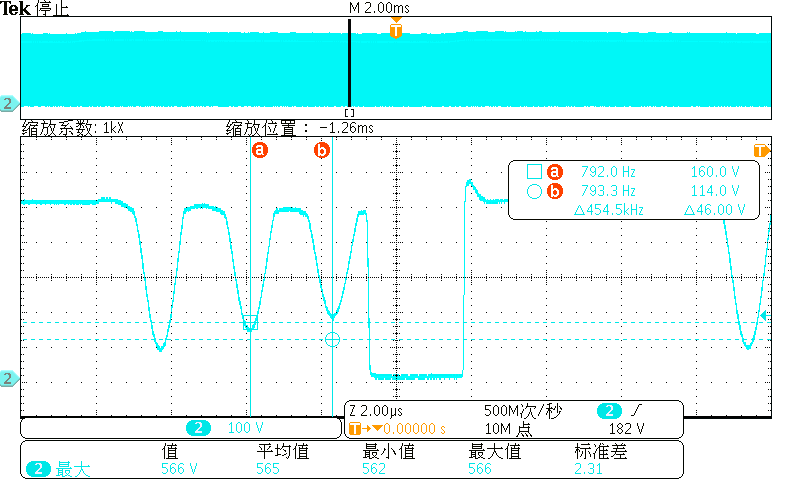

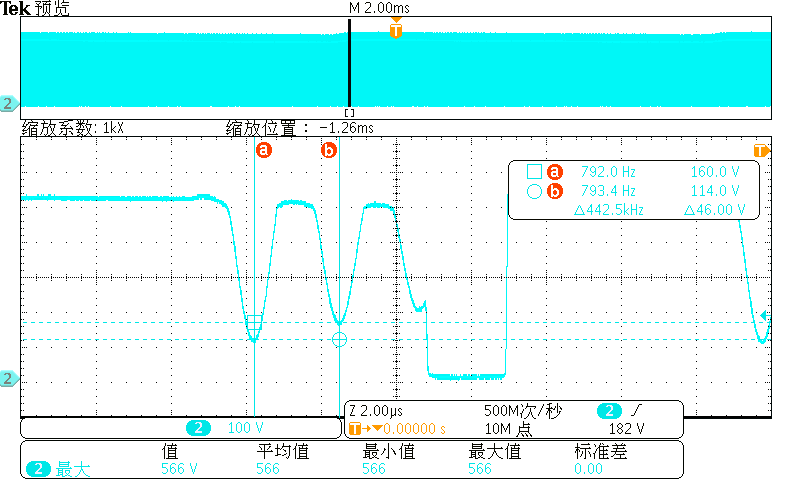

圖6 QR狀態下的工作波形

圖7 非QR狀態下的工作波形

實驗表明：控制芯片工作在QR狀態比非QR狀態可減小開通損耗約0.2W，從而顯著提升充電器的功率密度。

寄生電容對EMC特性的影響

原理分析

反激電源共模噪聲分析模型如圖8所示，建模過程詳見《反激式開關電源EMI設計與整改》。

圖8 反激電源共模噪聲分析模型

根據干擾電壓幅值優化變壓器屏蔽圈數，通過改變寄生電容進而減小共模電壓。工程經驗表明：共模平臺干擾電壓在2V以內，為傳導達標的充分條件，輻射達標的必要條件。

案例分享

以PN8680 12V1A適配器為例，變壓器初級繞組：0.21mm*102Ts；屏蔽繞組：0.21mm*12Ts；輔助繞組：0.21mm*12Ts；次級繞組：0.5mm*10Ts。共模噪聲與傳導初測結果如圖9所示：

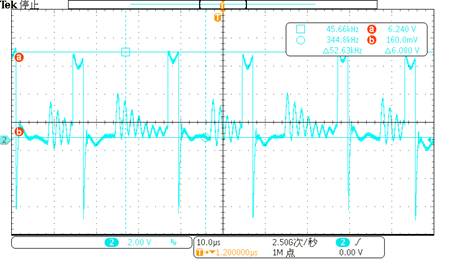

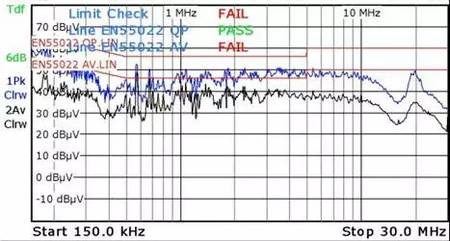

圖9 共模噪聲與傳導初測結果

屏蔽圈數由12Ts調整至15Ts，共模噪聲與傳導優化測試結果如圖10所示：

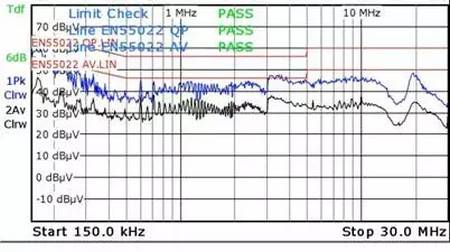

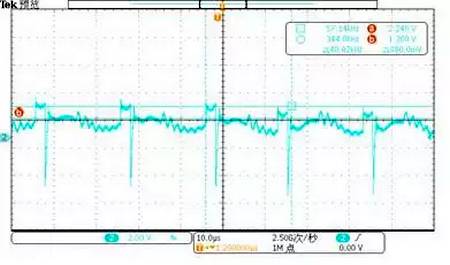

圖10 共模噪聲與傳導優化測試結果

由實驗結果可見，通過調整變壓器寄生電容，實現共模電流抵消，可明顯改善傳導性能。
